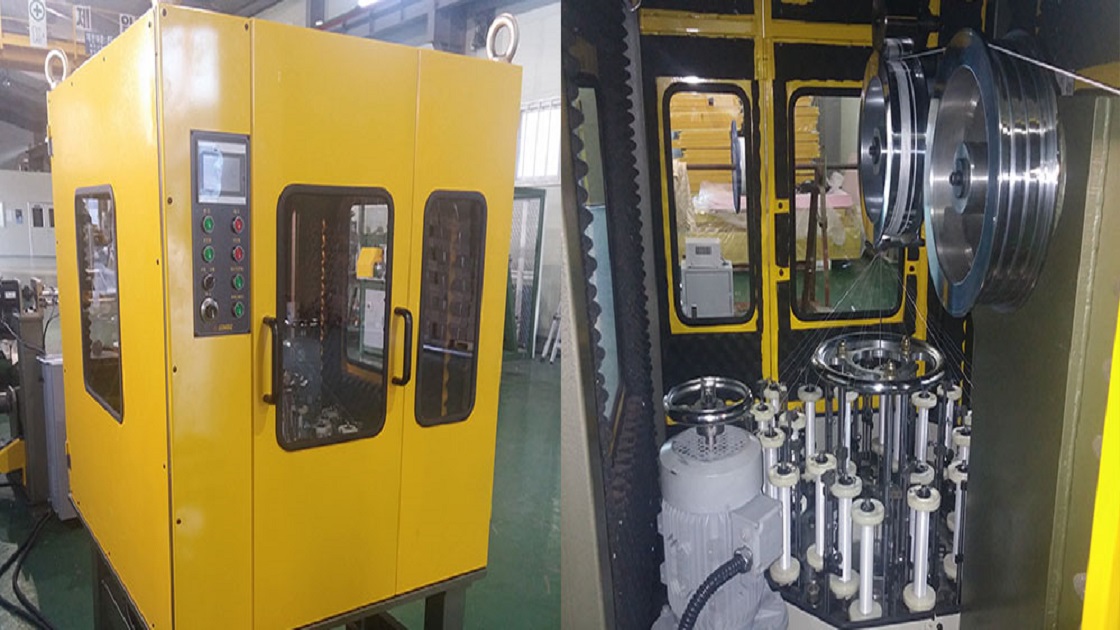

SLM-V

VERTICAL MAYPOLE BRAIDER

FEATURES

  • 사용 재질 : POLYETHYLENE, NYLON, VINYON, KEVLER®, and GLASS FIBER WIRES
  • 합 선 수 : 1 - 4 합
  • CARRIER TENSION : 500 g - 3.5 kg
  • BOBBIN SIZE
  • HAUL-OFF : CAPSTAN WHEEL TYPE
ITEM
SLM TYPE
외경(FLANGE)Ø73 mm
동경(BARREL)Ø28 mm
내폭(TRAVERSE)160 mm
축공(BORE)Ø12 mm
권취용량(WINDING CAPACITY)571 cc


ELECTRICAL SPECIFICATIONS

  • CONTROL : SICS (Sung il 국제 표준 Control System)
  • OPERATION PANEL : TOUCH SCREEN PANEL
  • LOCAL PANEL : PUSH BUTTON PANEL


SPECIAL FUNCTIONS

  • 단선 및 선재 종료 시 자동정지
  • DOOR 열림
  • 제어이상


PRINCIPAL SIGNS

  • •  편조사양 저장 및 호출
  • •  편조외경 및 생산속도 표시
  • •  CARRIER 속도 표시
  • •  편조 밀도 및 각도 표시
  • •  ERROR 표시



SPECIFICATION

 DIVISION
16 CARRIER
20 CARRIER
24 CARRIER
Carrier Speed
60 rpm
48 rpm
40 rpm
Out Dia, Braid
Max Ø20 mm
Max Ø30 mm
Max Ø45 mm
Motor
ID 2HP
ID 3HP
ID 5HP
