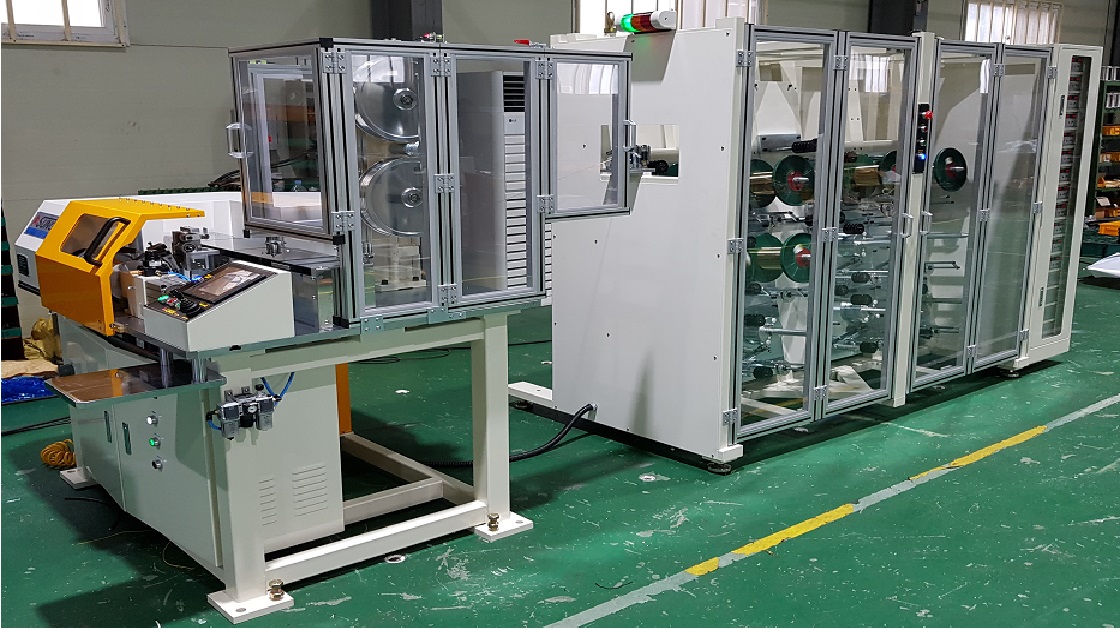

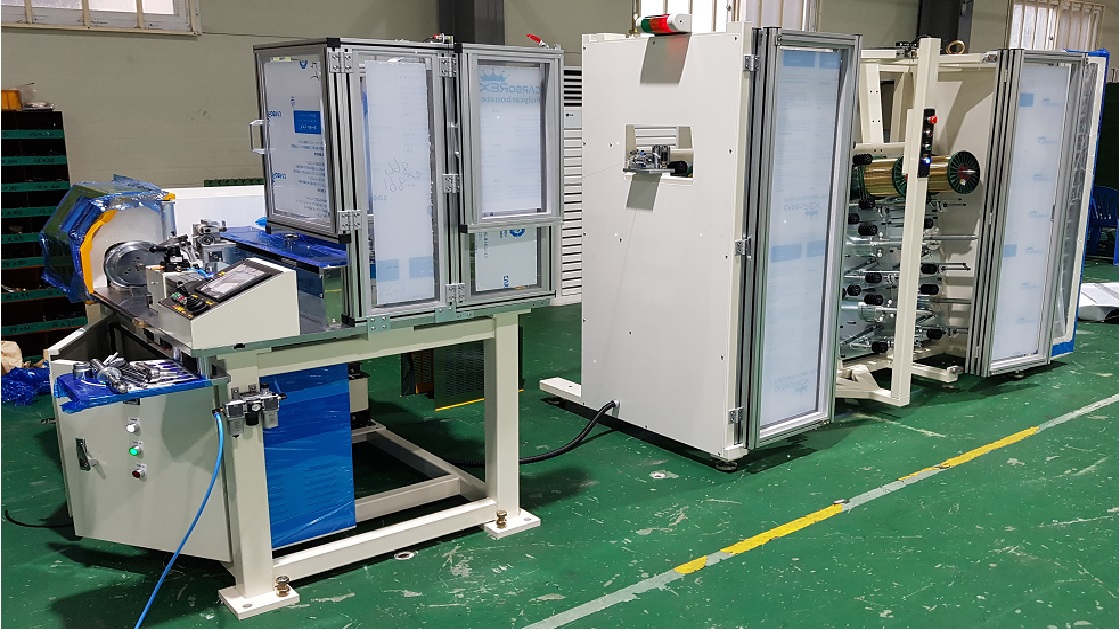

KORWS-3
Guide Traverse Winding Machine
FEATURES
• 선재종류 : HARD STEEL WIRE
• HEAD 수 : 1-HEAD
• HEAD 속도 : Max. 2,250 RPM
• BOBBIN SIZE
• PITCH 조정방식 : 수치입력방식
• TRAVERSE PITCH 범위 : 0.1 - 10 mm
• 최대 합사수 : Max. 16 합
• 구동 MOTOR : ID 7.5HP X 4P (INVERTER CONTROL)
• TRAVERSE 구동 MOTOR : 1.2 ㎾ SERVO MOTOR
| ITEM | RB-F TYPE |
|---|---|
| 외경(FLANGE) | Ø139.7 mm |
| 동경(BARREL) | Ø44.5 mm |
| 내폭(TRAVERSE) | 158.9 mm |
| 축공(BORE) | Ø25.4 mm |
| 권취용량(WINDING CAPACITY) | 2,200 cc |
ELECTRICAL SPECIFICATIONS
- • CONTROL : SICS (Sung il 국제 표준 Control System)
- • OPERATION PANEL : TOUCH SCREEN PANEL
- • LOCAL PANEL : PUSH BUTTON PANEL
SPECIAL FUNCTIONS
- • WINDING 사양 저장 및 호출 기능
- • TRAVERSE 위치 수치 입력 기능
- • TRAVERSE 원점 복귀 기능
- • 운전중 트러블 표시 및 알람 기능
- • 만권 및 단선 시 자동정지 기능
SPECIFICATION
| DIVISION | WS-3 BOBBIN WINDER |
|---|---|
| Number of Head | Single Head |
| Gross Shipping Weight | 1,600kg |
| Floor Space | 1.5 sq M |
| Apply to Machine | RB-F type, Others |
| Usage Material | Steel Wire |
| Pitch of Traverse | 0.1 - 10 mm |
| Bobbin R.P.M | Max 2250 rpm |
| Number of Ends | 4 - 16 ends |
| Drive Motor | 7.5HP*4P |
